ARA系列轉向箱參數表，詳細介紹ARA系列螺旋錐齒輪轉向箱/錐齒輪轉向箱,T型轉向箱重量表、傳動能力表以及ARA系列螺旋錐齒輪轉向箱/換向器外形尺寸；

ARA 系列螺旋錐齒輪轉向箱/換向器外形尺寸

ARA系列模塊化轉向箱采用科學的設計方案，特點顯著。是傳動設備行業_的產品。

ARA系列轉向箱性能優良，重量輕、體積小、載重大；外殼堅固，采用_鋁合金壓鑄而成；外型美觀，設計合理，可正反運轉，輸入、輸出方式采用多方位結構，且輸出方式多樣。適用范圍廣、扭矩大、噪音低、壽命長。

我公司為了客戶的選型方便，特地與大量資料中篩選了ARA螺旋轉向箱的具體資料。一下是ARA螺旋轉向箱的外形資料。魯?shù)聜鲃?dòng)，竭誠為您服務。

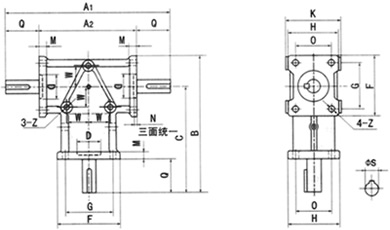

外形尺寸：

型號	A ₁	A ₂	B	C	D（H7）	F	G	H	K	M	N	O	W	Z	φSh7	Q	平鍵
ARA1	184	108	155.5	120.5	φ35	70	54	56	60	8	5	40	24	φ6.8	φ15	38	5×5
ARA2	252	152	226	177	φ42	98	76	72	76	12	5	54	38	φ9	φ20	50	6×6
ARA4	280	160	265	210	φ62	110	80	110	110	10.5	5	80	40	φ10.8	φ24	60	8×7

ARA 系列螺旋錐齒輪轉向箱/換向器重量表、傳動能力表

ARA 系列重量表：

型號	ARA1	ARA2	ARA4
M（KG）	1.5	3.3	5.3

ARA 系列傳動能力表：

i	n ₁ r/min	ARA1		ARA2		ARA4
i	n ₁ r/min	T _N2（N·m）	P _N1（KW）	T _N2（N·m）	P _N1（KW）	T _N2（N·m）	P _N1（KW）
1 ： 1	1450	7.15	1.11	12.25	1.92	31.9	4.94
	1150	7.15	0.88	14.01	1.73	34.1	4.19
	870	7.15	0.66	15.78	1.47	37.2	3.46
	580	7.15	0.44	17.74	1.10	39.5	2.45
	400	7.15	0.30	17.74	0.76	40.2	1.72
	300	7.15	0.23	17.74	0.57	40.5	1.30
	200	7.15	0.15	17.74	0.38	41.2	0.88
	150	7.15	0.11	17.74	0.28	41.8	0.67
	100	7.15	0.08	17.74	0.19	41.9	0.448
	50	7.15	0.04	17.74	0.095	43.2	0.231
2 ： 1	1450	6.95	0.55	11.96	0.94	42.8	3.32
	1150	6.95	0.43	11.96	0.74	43.4	2.67
	870	6.95	0.33	11.96	0.56	43.8	2.04
	580	6.95	0.22	11.96	0.37	44.4	1.38
	400	6.95	0.15	11.96	0.26	45.1	0.964
	300	6.95	0.11	11.96	0.19	45.5	0.729
	200	6.95	0.075	11.96	0.13	46.1	0.492
	150	6.95	0.056	11.96	0.10	46.4	0.372
	100	6.95	0.038	11.96	0.064	46.6	0.249
	50	6.95	0.018	11.96	0.032	46.8	0.125
