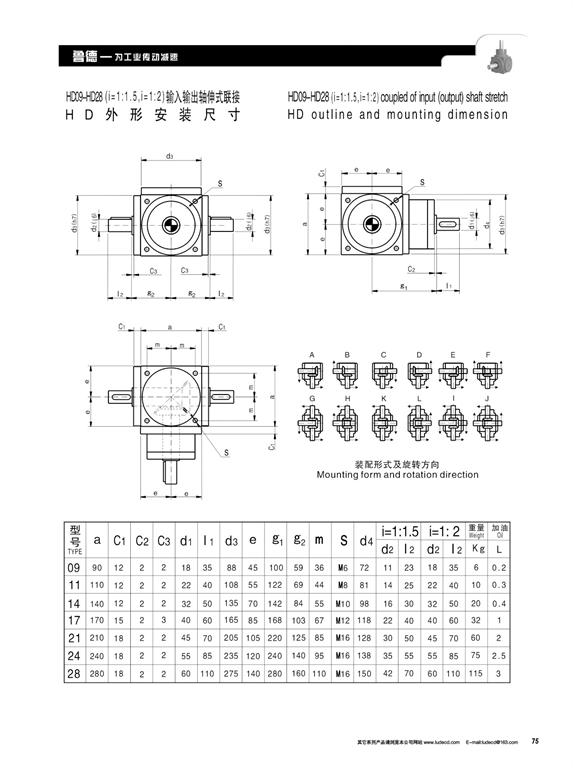

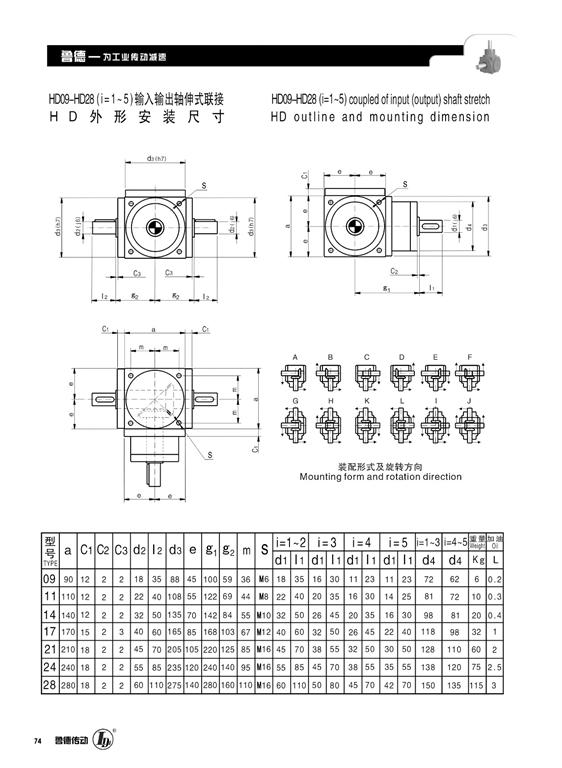

HD系列螺旋錐齒輪轉向箱參數（圖）
    HD系列螺旋錐齒輪轉向器殼體采用高剛性FC-25鑄鐵鑄造，齒輪采用低碳合金鋼經滲碳淬火工藝加工，實現精度較高的硬齒面閉式傳動，傳動效率可達95%~98%。
    HD系列轉向箱箱體采用_的正六面體設計，六個安裝面的安裝尺寸統一，六個面中都加工了安裝螺紋盲孔，因此可適應_安裝?；↓X錐齒輪的彎曲強度比直齒高，可用于高度運轉。速比有1、1.5、2、3、4、5六種可供選擇，當速比為1:1時規定了弧齒錐齒輪的大端分度圓直徑，在速比為2:1時范圍內可傳遞較大的功率，軸的支撐為兩只圓錐滾子軸承，若運轉條件較好和有較好的齒輪接觸斑點，且保養適當，可實現正、反方向運轉?；↓X錐齒輪采用浸油潤滑。如果換向器的發熱功率大于換向器許用熱功率，則需采用負載冷卻措施，如增加散熱片、增加冷凝器、采用循環油強制冷卻等。
