SWL蝸輪螺桿升降機外型圖及參數
SWL蝸輪絲桿升降機結構型式分為1型-蝸輪與螺桿為螺紋聯接，螺桿作軸向運動；2型-蝸輪與螺桿為鍵聯接，螺桿上配螺母，螺桿上的螺母作軸向運動。螺桿頭部型式分為Ⅰ型（圓柱型）Ⅱ型（法蘭型）Ⅲ型（螺紋型）Ⅳ型（扁頭型）。

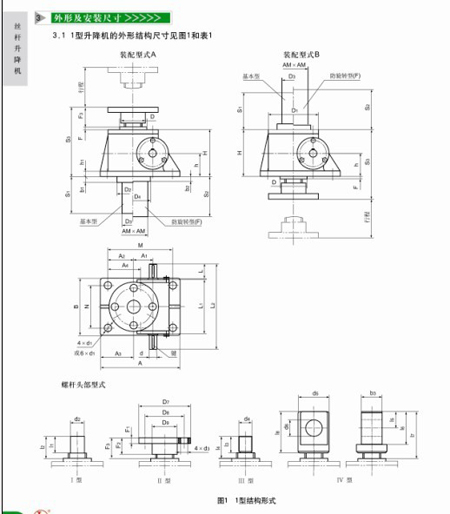

下圖為1型結構型式的外型尺寸及相關技術參數：

型號	SWL2.5 QWL2.5	SWL5 QWL5	SWL10/15 QWL10/15	SWL20 QWL20	SWL25 QWL25	SWL35	SWL50	SWL100	SWL120
S1	行程 +20	行程 +20	行程 +20	行程 +20	行程 +20	行程 +20	行程 +20	行程 +20	行程 +20
S2	行程 +110	行程 +110	行程 +150	行程 +190	行程 +205	行程 +250	行程 +285	行程 +350	行程 +400
S3	150.5	193	230	262	317	350	416	550	570
A	165	212	235	295	350	430	475	527.1	526
B	120	155	200	215	260	280	500	526	622
M	135	168	190	240	280	360	385	622	412
N	90	114	155	160	190	210	406	412	508
H	97	130	150	176	217	240	280	360	360
h	45	61.5	70	87	102	115	121	155	155
h1	12	14	16	20	25	30	32	38	42
d （ k6 ）	16	20	25	28	32/34 ★	38	38	45	48
d1	14	17	21	28	35	35	45	48	48
鍵 GB1096	5 × 5 × 32	6 × 6 × 45	8 × 7 × 45	8 × 7 × 45	10 × 8 × 50	10 × 8 × 70	10 × 8 × 90	14 × 9 × 90	14 × 9 × 90
L	32	45	52	52	58	80	100	100	100
L1	110.5	132	172	213.5	221	265	310	380	380
L2	190	228	280	322	355	430	558	610	610
D	48	65	80	100	130	150	170	240	240
D1	98	122	150	185	205	260	300	420	420
D2	70	90	100	120	150	180	220	310	310
D3	45	60	76	83	114	121	145	180	220
D4	98	110	130	170	200	210	260	370	370
AM × AM	50 × 50	60 × 60	80 × 80	80 × 80	120 × 120	150 × 150	150 × 150	200 × 200	250 × 250
A1	45	56	67	72	97	120	135	190	190
A2	50	58	63.5	95	95	135	160	166	166
A3	65	80	86	122.5	130	170	205	223	223
A4	-	-	-	-	-	-	-	206	206
b1	20	25	30	35	35	35	45	60	60
b2	12	12	12	15	19	20	25	30	30
F	8.5	12	6.5	6	8	10	20	36.5	40
