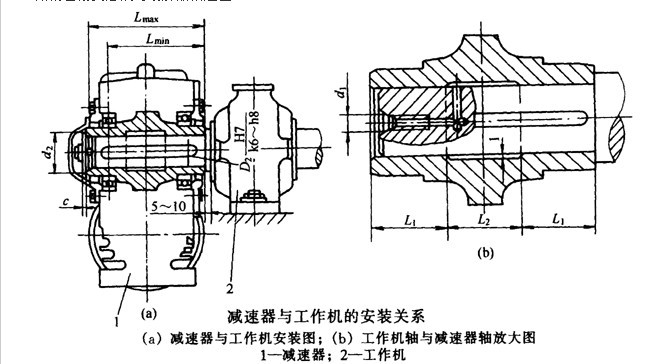

中心距a |
工作機(jī)軸 |
軸端擋板 |
蝸輪軸 |
|||||
D2 |
Lmax |
Lmin |
d1 |
d2 |
c |
L1 |
L2 |
|
63 |
30 |
135 |
110 |
M6 |
44 |
6 |
50 |
40 |
80 |
40 |
145 |
120 |
M8 |
56 |
8 |
54 |
42 |
100 |
50 |
165 |
135 |
M8 |
62 |
8 |
54 |
64 |
125 |
60 |
210 |
170 |
M8 |
78 |
8 |
70 |
74 |
140 |
65 |
235 |
195 |
M8 |
78 |
8 |
75 |
90 |
160 |
70 |
245 |
200 |
M10 |
95 |
10 |
80 |
90 |
180 |
80 |
270 |
215 |
M10 |
95 |
10 |
87 .5 |
100 |
200 |
85 |
280 |
225 |
M10 |
100 |
10 |
88 |
110 |
225 |
95 |
315 |
255 |
M10 |
120 |
10 |
95 |
130 |
250 |
105 |
330 |
265 |
M10 |
120 |
10 |
103 |
130 |
280 |
115 |
355 |
285 |
M12 |
140 |
12 |
105 |
150 |
315 |
125 |
395 |
315 |
M12 |
150 |
12 |
115 |
170 |
